1、原理
雷达物位计天线发射极窄的微波脉冲,这个脉冲微波以光速在空间传播,在被测介质表面被反射回来,被同一天线接收。发射脉冲微波与接收微波的时间间隔与天线到被测介质表面的距离成正比。雷达物位计采用一种特殊的相关解调技术,可以准确识别发射微波与接收微波的时间间隔,从而进一步计算出天线到被测介质表面的距离。
输入

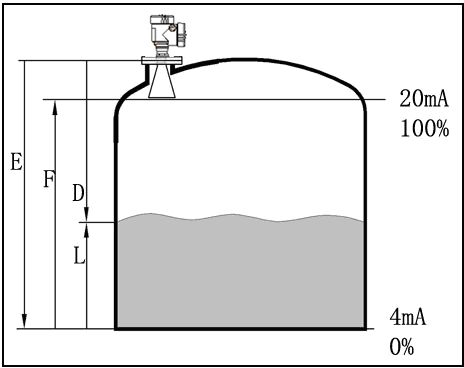

天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2 其中C为光速
因空罐的距离E已知,则物位L为:L=E-D
输出
通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。
特点
由于采用了微处理器和回波处理技术,雷达物位计可以应用于各种复杂工况。
“虚假回波存储”功能使得仪表在多个虚假回波的工况下,可正确地确认真实回波,获得准确的测量结果。
多种过程连接方式及天线型式,使得雷达物位计适于各种复杂工况。如:高温、高压及小介电常数介质的测量等。
采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。
2、仪表概况:
|

|

|

|
型号 | ULS-EPULS61 | ULS-EPULS62 | ULS-EPULS63 |
应用:
最大量程: 测量精度: 过程连接: 天线材料: 过程温度: 过程压力: 信号输出: | 过程条件简单的液体。
0-20m ±10mm 螺纹G1½A PP/PTFE -40...120℃ -1.0...10bar 两线制/RS485 4...20mA/HART | 过程条件复杂或腐蚀性较强的液体。 0-20m ±3mm 法兰 不锈钢316L/PTFE -40...200 ℃ -1.0...40bar 两线制/四线制/RS485 4...20mA/HART | 存储容器或过程复杂的容器液体。 0-35m ±3mm 法兰 不锈钢316L -40...300℃ -1.0...60bar 两线制/四线制/RS485 4...20mA/HART |
|

|

|

|
型号 | ULS-EPULS64 | ULS-EPULS64超高温 | ULS-DEPULS66 |
应用:
最大量程:测量精度: 过程连接: 天线材料: 过程温度: 过程压力: 工作频率: 信号输出: | 存储容器或过程仓储固体粉料、颗粒料位, 0-70m ±5mm 法兰 不锈钢316L -40...450℃ -1.0...30bar 6.3GHz 两线制/四线制/RS485 4...20mA/HART | 存储容器或过程容器固体 0-30m ±10mm 法兰 不锈钢316L -40...1150℃ -1.0...60bar 6.3GHz 两线制/四线制/RS485 4...20mA/HART | 小型存储容器或过程容器液体 0-25m ±3mm 法兰/螺纹G1½A 不锈钢316L -40...250℃ -1.0...60bar 26GHz 两线制/四线制/RS485 4...20mA/HART |
|

|

|
型号 | ULS-EPULS67 | ULS-EPULS68 |
应用:
最大量程: 测量精度: 过程连接: 天线材料: 过程温度: 过程压力: 工作频率: 信号输出: | 存储容器或过程容器,过程条件复杂的液体 0-30米 ±3mm 螺纹G11/2A,法兰 316L不锈钢 -40-300℃ -100-60 bar 26GHz 两线制/四线制/RS485 4-20mA/HART,485总线 | 存储容器或过程容器,过程条件复杂的固体料位 0-70米 ±5mm 螺纹G11/2A,法兰 316L不锈钢 -40-350℃ -100-40 bar 26GHz 两线制/四线制/RS485 4-20mA/HART,485总线 |
3、安装要求:
基本要求 天线发射脉冲微波时,都有一定的发射角。从天线下缘到被测介质表面之间,由发射的微波波束所辐射的区域内,不得有障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。在不能避开的情况下,安装时须进行“虚假回波存储”。另外须注意微波波束不得与加料料流相交。安装仪表时还要注意:最高料位尽可能避免进入测量盲区;仪表距罐壁必须保持一定的距离;仪表的安装尽可能使天线的发射方向与被测介质表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合,仪表外壳必须接大地。
测量盲区: 从测量的基准面到天线末端是雷达物位计的测量盲区。(见图示说明)
图示说明 (测量的基准面是螺纹或法兰的密封面。)

①、盲区 ②、空仓(最大测量距离) ③、最大量程
注: 使用雷达物位计时,务必保证最高料位不能进入测量盲区。
安装位置: 安装时,注意仪表和容器壁至少保持500mm的距离,最佳安装位置为离罐壁1/4直径处

①、基准面 ②、容器中央或对称轴

①、基准面
②、容器中央或对称轴
对于锥形容器,且为平面罐顶,仪表的最佳安装位置是容器顶部中央,这样可以保证测量到容器底部。

防潮: 对于安装在室外或潮湿室内及制冷或加热罐上的仪表,为了防潮,应拧紧电缆密封套,而且要在进线口处使电缆向下弯曲。如图示:

容器接管:
喇叭天线 容器接管的长度:必须保证喇叭天线下端伸入容器或料仓至少10mm。否则测量过
程中可能出现干扰或假波。对于没有接管条件允许的情况下可以直接把天线放置容
器顶端进行测量。

天线延长管 当天线长度小于安装短管长度时,应使用天线延长管。

棒状天线 天线的有效部分,即锥形天线部分,必须从容器接管内完全露出来。为适应不同长度的容器接管应用,不同天线长度的雷达物位计可供用户选择。参看结构尺寸

常见安装位置的正误

①、错误:天线应与被测介质表面垂直
②、错误:仪表被安装在拱形或圆形罐顶,会造成多次反射回波,在安装时应尽可能避免。
③、正确

①、错误:不能将仪表安装于入料料流的上方,以保证测量的是介质表面而不是入料料流 ②、正确 注意:室外安装时应采取遮阳、防雨措施。
搅拌
当罐中有搅拌时,仪表安装尽量远离搅拌器。安装后要在搅拌状态下进行“虚假回波存储”,
以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起液浪或泡沫,则应使
用导波管安装方式。

泡沫 由于入料、搅拌或容器内其他过程处理,会在某些液体介质表面形成泡沫,衰减发射信号。
如果泡沫造成测量误差,您应该选择导波管安装方式,或使用导波雷达物位计。
导波管或旁通管安装
使用导波管安装(导波管或旁通管),可以避免容器内障碍物、泡沫对测量的影响。

图①:通空气孔直径3...10mm
如果GUIDEPULS60安装在导波管内进行测量,导波管是金属管,直径最小25mm。在连接导波管的时候,必须防止大的裂缝和焊缝。另外,必须进行“虚假回波储存”。
注: 测量粘附性介质的时候,不能使用导波管安装。
用塑料管做导波管可避免雷达物位计安装在拱顶罐中心处所产生的多次反射现象。当测量的液体是强酸强碱时导波管需用防腐材质。

天线带万向节测固体 天线朝向要垂直对准料面

4、电气连接
连接电缆的安装
供电电缆可使用普通两芯电缆,电缆外径应为5...9mm,以确保电缆入口的密封。如果存在电磁干扰,建议使用屏蔽电缆。
4...20mA/HART(两线制) 供电电缆可使用普通两芯电缆。
4...20mA/HART(四线制) 电缆的屏蔽和接线当使用屏蔽电缆时,如果有接地电流,屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷电容(比如:1μF 1500V)接地,以抑制低频接地电流,同时仍可以防止高频干扰信号。
接线方式
4.1 二线制仪表(单腔仪表24VDC供电)

图为二线制接线(单腔仪表)
其中标示为3.4.5.6的端子为罐旁显示接线端子,接线时需要把罐旁显示仪接线一一对一即可。
4.2四线制仪表(双腔仪表 22VAC或24VDC)

双腔仪表220VAC供电接线图

双腔仪表24VDC供电接线
图为四线制仪表接线,打开仪表侧面腔体即可看到如图显示的接线端子,其中要求总线输出的仪表3、4标示端子为RS485输出
防爆连接:
本产品的防爆形式为本质安全型。防爆标志:ExiaⅡCT6。本安型雷达物位计采用铝合金外壳材料,电子部件采用浇封结构,从而确保电路部分故障时不会产生的火花。产品适用于ExiaⅡCT6防爆等级以下可燃性介质的物位连续测量。
本产品使用时须用安全栅供电。GUIDEFBS-2安全栅系本产品的关联设备,防爆形式为本质安全型。防爆标志:[Exia]ⅡC,供电电压24VDC±5%,短路电流为135mA,工作电流4...20mA。
所有电缆均要采用屏蔽电缆,仪表距安全栅最大距离500米。分布电容≤0.1μF/Km、分布电感≤1mH/Km。仪表安装时必须接大地。不得使用其它未经防爆检验的关联设备。

采用GDPFSOFTWARE调试物位计

采用HART手持编程器调试物位计
